防音ブース　自作

防音ブースの製作しました。
小社基準のスーパーストラクチャーAプラス仕様です。
石膏ボードの中で一番硬くて薄いスーパーハード9.5mmと
同じく石膏ボードの中で一番分厚いタイプZ21mmを非硬化性接着材を介して2枚張る壁を
千鳥間柱で大壁を作る工法です。

防音ブースの製作

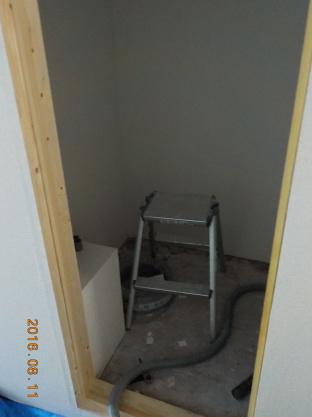

この場所に設置します。
設置するところの床は特に頑丈であることが必要です。
高さを含めて大きさを計ります。
建物が斜めになっている場合もありますのでその点も測定する必要があります。
今回はまっすぐで問題ありません。

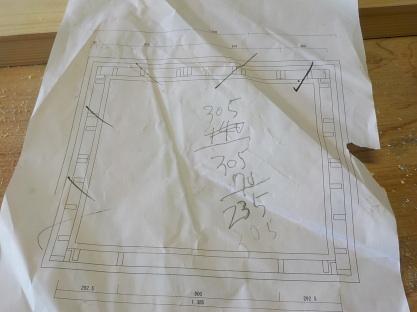

防音ブースの製作には先ず図面の作成が必要です。
山勘で製作するよりやはり図面がある方が早いです。
材料のロスも少なくなります。小社ではjwcadを使っております。

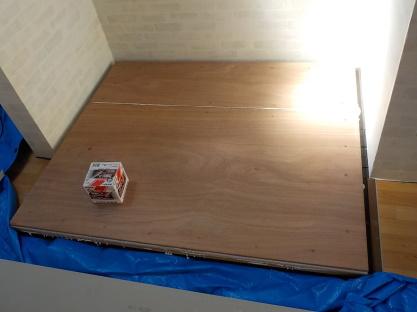

先ず小社規格でファンデーションを製作します。

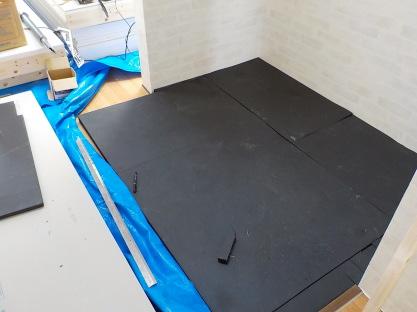

発泡ゴムを敷き込みます。20mm厚2枚です。
厚みは40mmとなりますが、防音ブースが出来上がると30mmまで縮みます。

ファンデーションを製作は合板と石膏ボードのサンドイッチパネルがメインです。
石膏ボードを合板で挟んで厚みを作って強度を増します。
木骨に両面に張るようなフラッシュ構造では中の空間が共鳴箱のようになってしまうので採用しません。

防音ブースの壁・天井は小社規格でスーパーストラクチャーと言います。

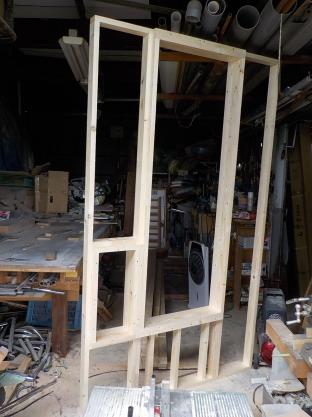

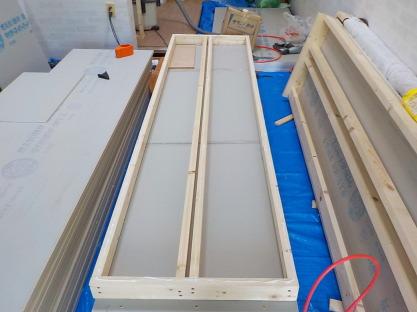

下地は倉庫で作ります。
道具が調っていて作りやすいからです。
この程度の防音ブースなら丸一日で作れます。
接着材とネジで堅固に作ります。
写真は入り口のユニットで逆さになっています。

壁天井のスーパーストラクチャーの外側の石膏ボードは
先に張ってから組み立てます。
組み立てると外側から張ることができないので前もって張っています。
この防音ブースでは入り口部分は外から張れるので前もっては張っておりません。
写真ではわかりにくいですが下地に接着材を塗っております。

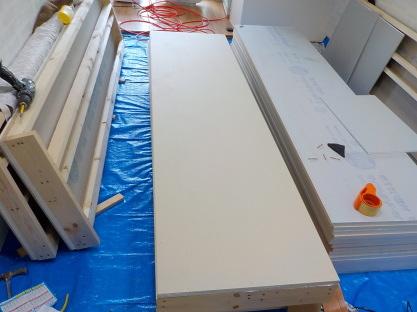

スーパーストラクチャーの外側の石膏ボードを張ります。
屋内設置ですので外側と内側は同じものを張ります。
石膏ボードタイプZ21mmとスーパーハード9.5mmの2重張りしております。
クロス下地でない場合は小社ではタイプZ21mmを先に張っております。

2枚目のスーパーハード9.5mmを張ります。

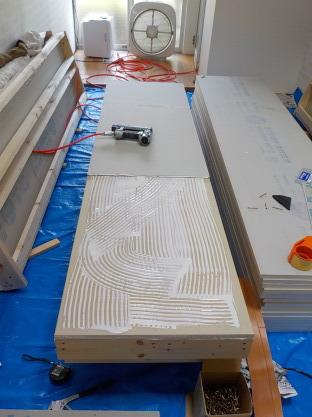

非硬化性接着材サウンドカットを塗ってから
張っております。

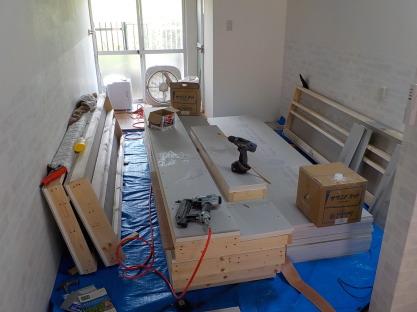

スーパーストラクチャーの完成です。
天井材になるものも完成しております。
仮止めのためのエアフィニッシュネイルとサウンドカット留め付けようネジと電動ドリルです。

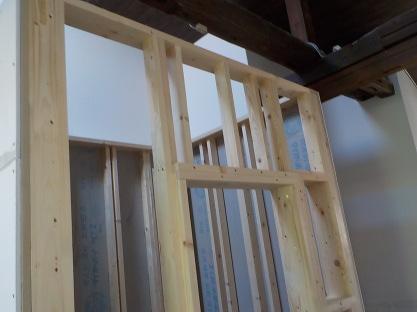

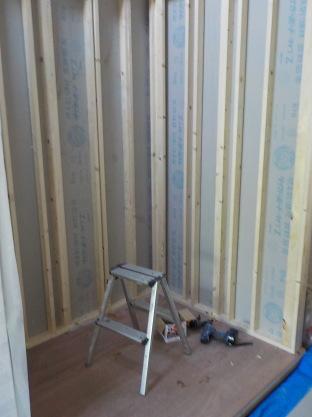

スーパーストラクチャーが出来上がると
組み立てます。
写真ではわかりにくいですが設置するところに線を引いて下ります。
シリコーンシーリングを併用して留め付けております。

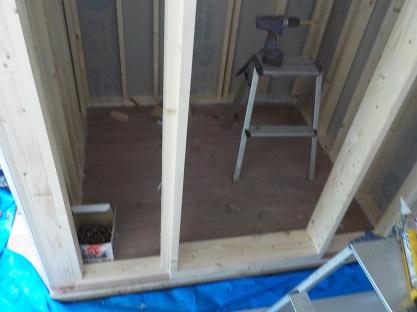

前の入り口ユニットも組み立てます。

スーパーストラクチャーを組み立てた上の部分

天井部分の設置です。
こちらの防音ブースは小型ですので天井のスーパーストラクチャーはそれ程重くないので
設置するのも容易でした。

組み立てが終わると
下地の中に
グラスウールを詰め込みます。
極細繊維の32K品厚み35mmを2枚入れております。
外側と同じく石膏ボード２枚貼りです。
外側は縦貼りになりますが
内側は横貼りです。
横貼りの方が材が密着しやすいのと下地が簡単なためです。

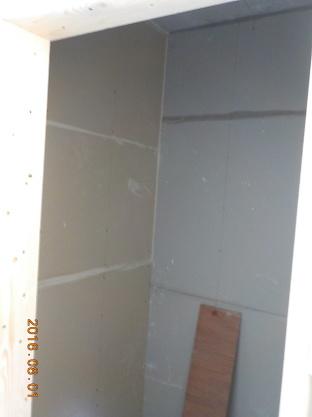

内側の壁部分はクロス貼りになりますのでスーパーハード9.5mmを先に
石膏ボードタイプZ21mmを内側に張ります。
張り進むときは接着材を塗ってから張り進みます。

内側の石膏ボード張り右側は1枚目左側は2枚目です。

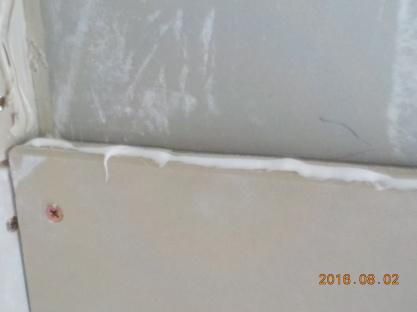

シリコーンシーリングを継ぎ目に塗っております。
2枚目使うシリコーンシーリングは変性シリコーンシーリングを使っております。

外側も張ります。

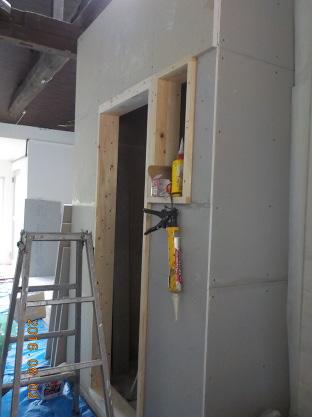

この防音ブースでは窓周りドア周りは前もって木で枠を作っております。
ドアやガラスを付けやすくするためです。

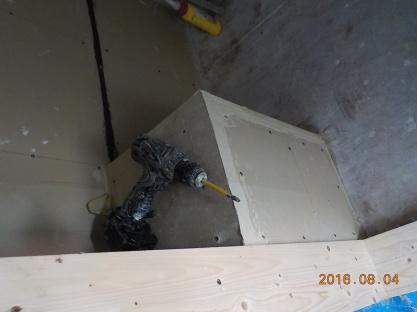

換気用チャンバーを取り付けます。
写真は吸気用です。

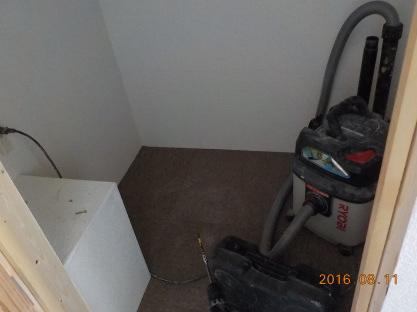

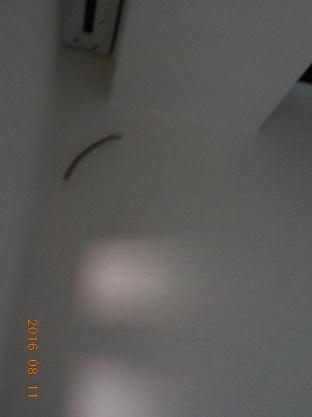

防音ブース内クロス貼り完成です。
もちろんパテすりの上行っております。
天井は吸音材を張りますので
張りません。

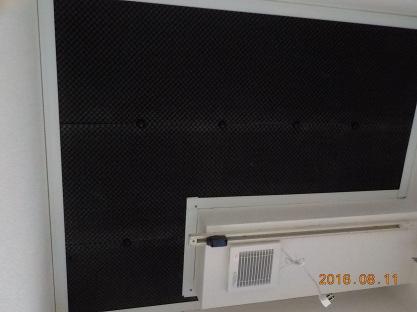

天井には吸音材を張ります。
枠を作ってその中にスポンジ型の吸音材を使っております。
黒に黒ですのでわかりにくいですが中央が垂れますのでスピンドルピンで留めております。
写真には電気のライティングレールと排気用のパイプファンが写っております。

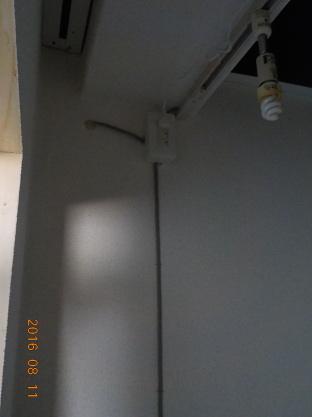

電気のFケーブルを引き込みます。
細いドリルで穴をあけて通してシールします。

電気工事をします。
こちらの防音ブースでは照明コンセント換気扇スイッチが必要です。

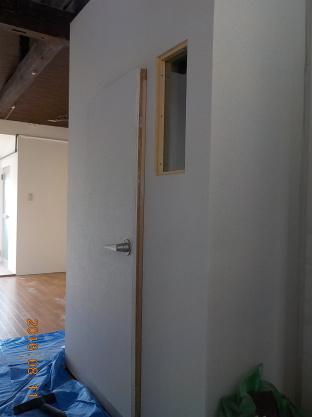

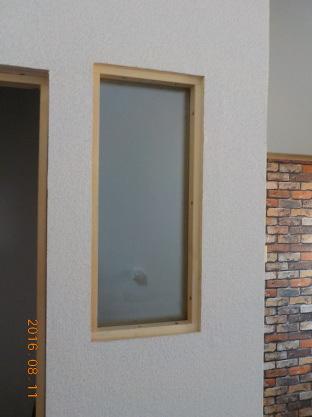

防音ブースには窓を設置しております。
この防音ブースでは5mm4枚3mm1枚をつかっております。

床はタイルカーペットを使っております。
下の遮音シートを3枚張りしております。

防音扉の製作

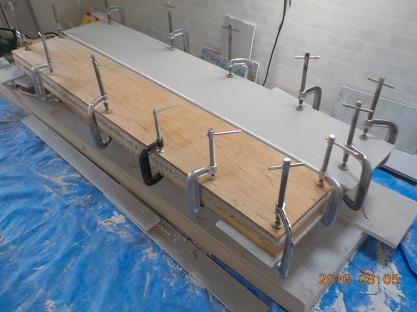

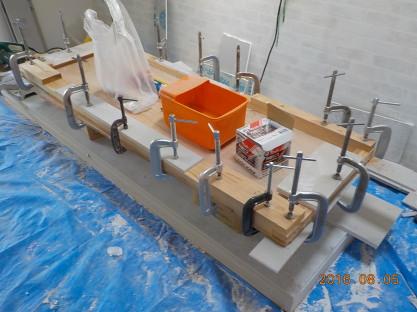

防音扉は合板に木枠を取付ます。
ゴム系の接着材でしっかり接合します。

合板側に石膏ボードスーパーハード9.5mmを2枚張っております。

防音扉に丁番を5枚取付枠に建て込みます。
引き寄せ錠を取付戸当たり枠を取り付けると完成です。

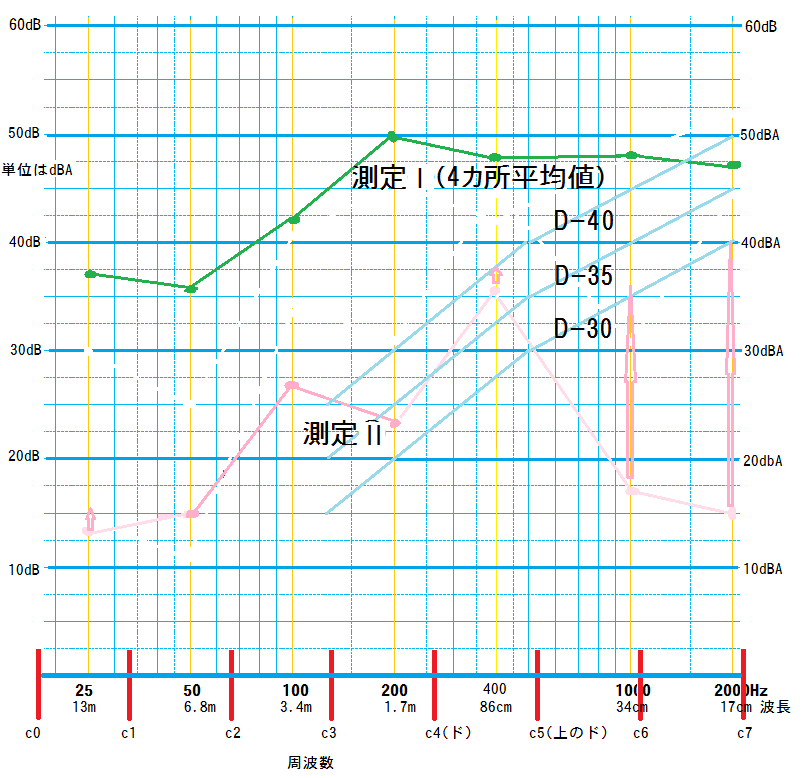

防音ブースの性能

今回製作した防音ブース性能を測定します。

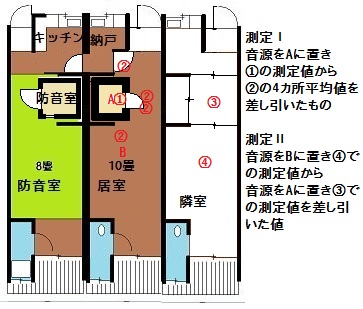

測定方法は次のふたつの方法です。

測定�T

音源の音と防音ブースの外側の音との差を防音ブースの性能とします。
小社の測定ではD-35程度の性能です。

測定�U

防音ブースがない場合とある場合の差を防音ブースの性能とします。
具体的には防音ブースの中に音源を置き隣室で測定したものと
音源を防音ブース外に音源を置き隣室で測定したものの差を
性能とします。
こちらの測定では防音ブースを音源を置いて隣室で測定すると
測定値が騒音計の測定限界以下になってしまって正しくは測定できませんでした。

周 波 数 Hz	�@ dB	�A 東 dB	�A 南 下 dB	�A 南 dB	�A 西 dB	�A 平 均 dB	測定 �T	�B dB	�C dB	測定 �U
25	90	53	57	55	50	53	37	31以下	45	14以上
50	95	57	71	56	52	59	36	36	51	15
100	98	50	58	57	57	56	42	35	62	27
200	102	51	55	54	49	52	50	34	57	23
400	106	59	62	61	51	58	48	31以下	57	26以上
1000	110	67	59	55	66	62	48	31以下	49	18以上
2000	118	72	72	74	65	71	47	31以下	47	16以上
